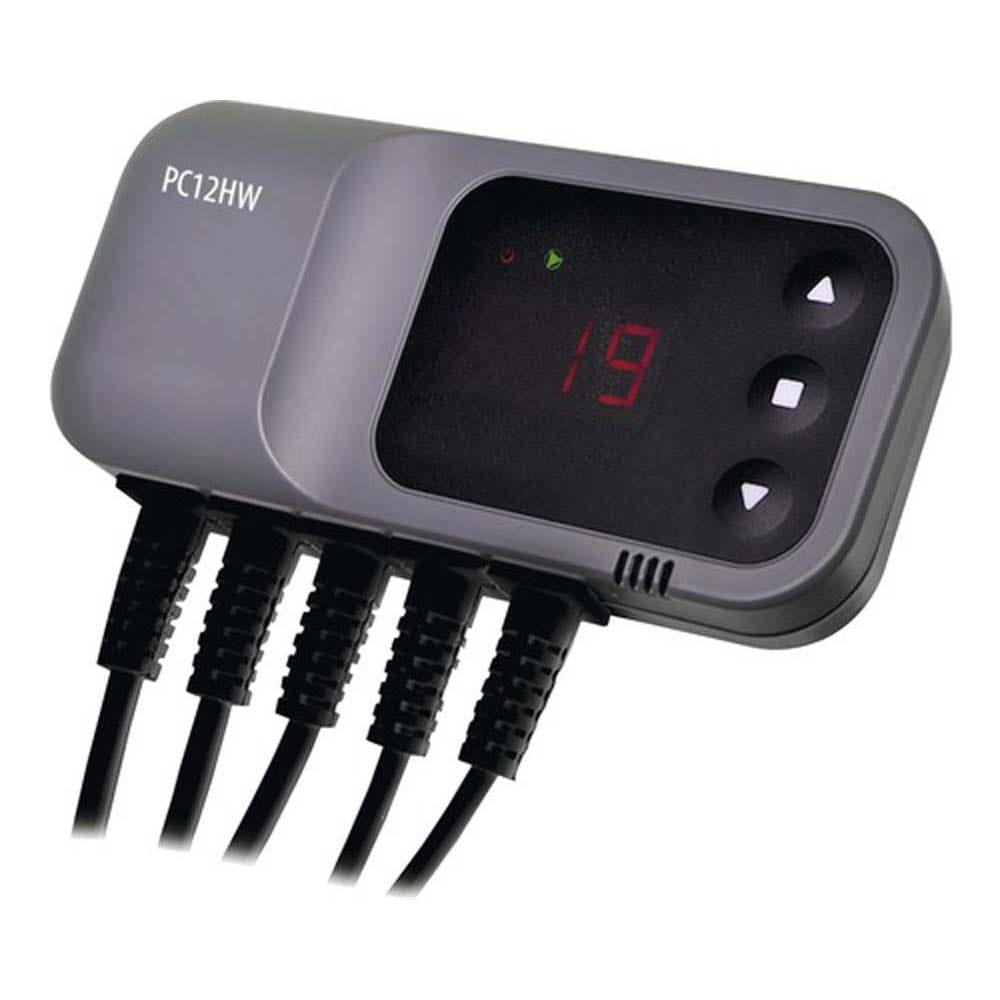

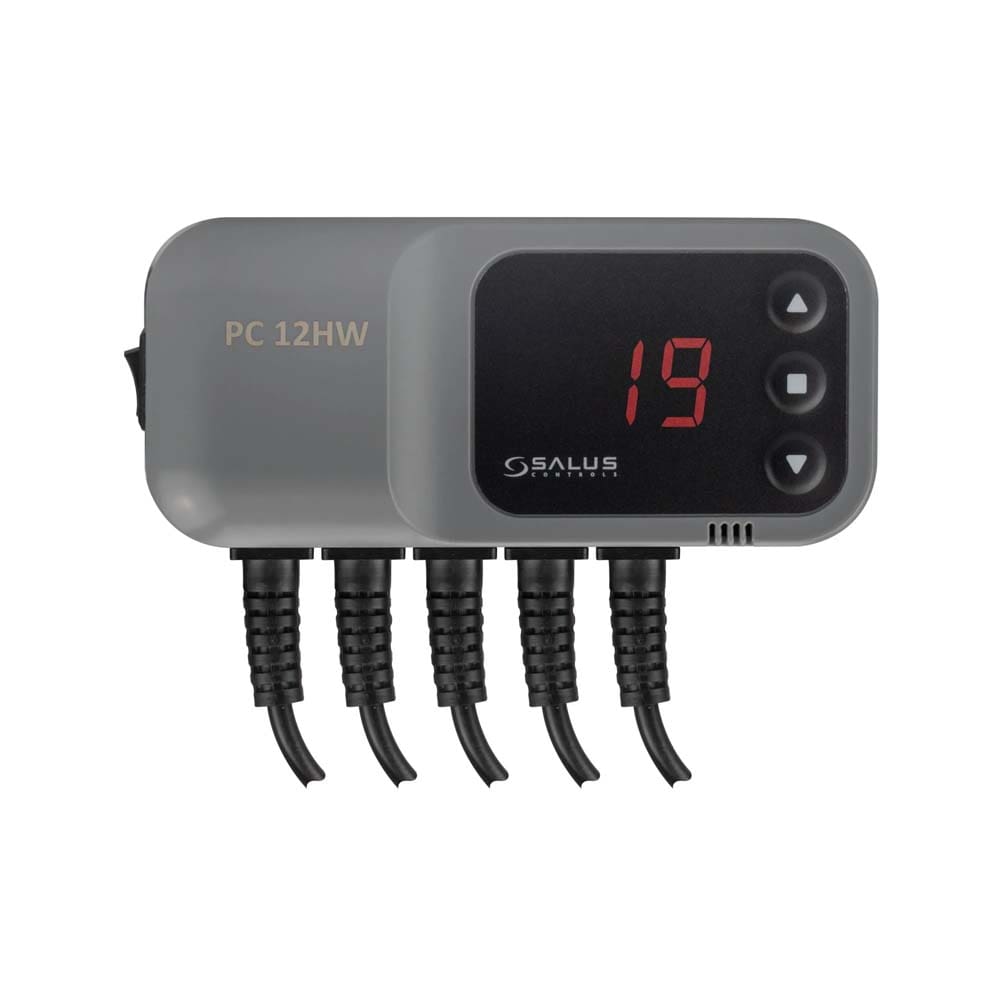

Controller pompa recirculare Salus PC12HW

Controller pompa recirculare Salus PC12HW este conceput pentru a controla pompa de recirculare a agentului termic (AT) in sisteme de incalzire centralizata cu cazane pe combustibil solid si pompa de recirculare care alimenteaza serpentina boilerului de apa calda menajera (ACM). Pompa de recirculare AT porneste cand temperatura masurata depaseste temperatura setata. Functionarea pompei de recirculare AT depinde de diferenta de temperatura inregistrata de T1 si T2. Aceasta porneste cand temperatura agentului termic depaseste temperatura din boilerul ACM cu valoarea histerezei setata de utilizator.

Pompa de recirculare boiler ACM functioneaza pana cand temperatura din boiler si temperatura agentului termic vor fi egale sau pana cand temperatura din boilerul ACM va fi atinsa.

Caracteristici ale controller pompa recirculare Salus PC12HW:

• Comanda pompa de recirculare si cea de A.C.M
• Posibilitate de setare a temperaturii maxime in boiler
• Functioneaza pe principiul diferentei de temperatura
• Functie anti-stop
• Alarma de supraincalzire

Functia de comanda continuua a controller pompa recirculare Salus PC12HW:

• Prin apasarea butoanelor si controlerul va intra in modul de comanda continua.
• Pompa va functiona pana in momentul in care se vor apasa din nou butoanele.
• Pentru a vizualiza temperatura din boiler apasati butonul.
• Dupa cateva secunde temperatura din boiler va fiafisata.
• Controlerul beneficiaza si de functia anti-inghet.
• Aceasta functie activeaza pompa pentru functionare in mod continuu, in cazul in care temperatura detectata scade sub 5°C.

Operarea controller pompa recirculare Salus PC12HW:

• Pentru a intra in meniul de comanda al controlerului apasati tasta.
• Pe afisaj trebuie sa apara pictogramele C, U, H, iar in acest moment puteti sa schimbati setarile cu ajutorul butoanelor
• Dupa cateva secunde termostatul va revenit la modul normal de lucru si va afisa temperatura din boiler.
• Histereza (diferenta la pornire)
• Acesta este diferenta dintre temperatura la care termostatul porneste pompa si temeratura la care aceasta o opreste.
• Termostatul are o histereza fixa.
• De exemplu, daca temperatura setata este de 50 °C, pompa va porni cand temperatura detectata de senzor va depasi temperatura setata, si se va opri cand temperatura detectata scade sub valoarea de 48°C.
• Alarma
• Controlerul este echipa cu o alarma auditiva pentru a instiinta cand temperatura detectata de senzor depaseste valoarea de 90°C

Functile controller pompa recirculare Salus PC12HW:

• C – porneste pompa de recirculare
• U – temperatura maxima in boiler
• H – Histereza pompa boiler
• P – prioritatea functie de comanda pompa boiler
• L – mod vacanta

Montarea produsului termostat pompa recirculare Salus PC12HW:

• Montarea controlerului trebuie facuta de catre o persoana autorizata! Senzorul trebuie montat
• la iesirea din boiler cu ajutorul clemei de prindere si izolata de factori exteriori cu ajutorul bandei
• izolatoare (senzorul nu este imersibil in lichide).
• Cablul de alimentare al pompei trebuie conectat astfel:
• albastru si maro – 230 V
• galben-verde – impamantare

Date tehnice ale termostat Salus PC12HW:

• Alimentare: 230V
• Consum de energie: 2 W
• Sarcina pompei: 6 A
• Interval ambientala: -10°C + 50°C
• Interval de masurare temperaturii: 0°C + 99°C
• Interval de reglare a temperaturii: 5°C + 80°C
